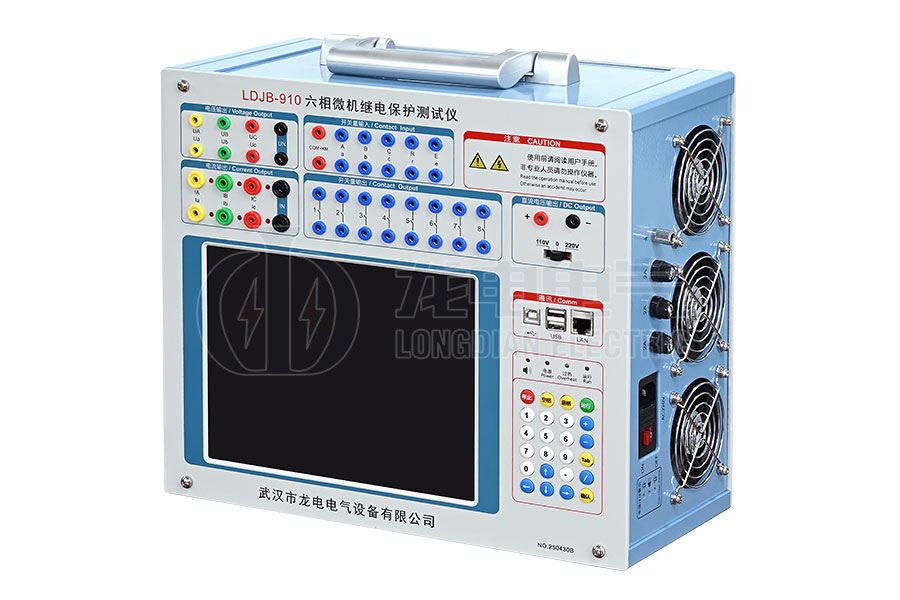

LDJB-910 六相微機繼電保護測試儀是一款專為電力系統繼電保護裝置設計的高精度、多功能測試設備。它支持各類繼電器、微機保護裝置的校驗與整組試驗，覆蓋交流、直流、差動、阻抗、頻率、同期等多種保護功能測試。適用于發電廠、變電站、電力科研單位及設備制造企業的現場調試與實驗室驗證，確保電力系統保護裝置動作的準確性和可靠性。

適用場景：

• 線路保護（距離、零序、過流）

• 變壓器差動保護（比例制動、諧波制動）

• 發電機/電動機保護、備自投邏輯驗證

• 頻率繼電器、功率方向繼電器、同期裝置校驗

• 故障錄波再現與保護定值自動化掃描

核心優勢： 通過一體化硬件設計與智能化軟件，實現全功能覆蓋、高精度輸出、操作便捷，大幅提升繼電保護測試效率與準確性，是電力系統運維與研發的必備工具。

產品別稱：微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、六相繼電保護測試儀、繼保測試儀、六相繼保測試儀、六相繼電保護校驗儀、繼保校驗儀、六相繼保校驗儀、繼保儀

• 多通道靈活輸出

• 支持6相電壓+6相電流輸出，可自由組合為4相電壓3相電流、6相獨立電壓/電流或12相混合模式，兼容傳統測試需求，滿足三相變壓器差動、廠用電快切、備自投等復雜場景測試。

• 單相電流最大輸出30A，六相并聯可達180A；電壓輸出范圍覆蓋0-240VAC/±320VDC，滿足各類繼電器和保護裝置的測試需求。

• 高精度與高可靠性

• 采用高保真線性功放技術，輸出波形平滑無畸變，全程精度達0.2級，確保微小電流到大電流的精準控制。

• 硬件具備過熱、過流、過壓保護及軟啟動功能，配合獨立直流電源（110V/220V可調），保障設備與測試安全。

• 智能化軟件平臺

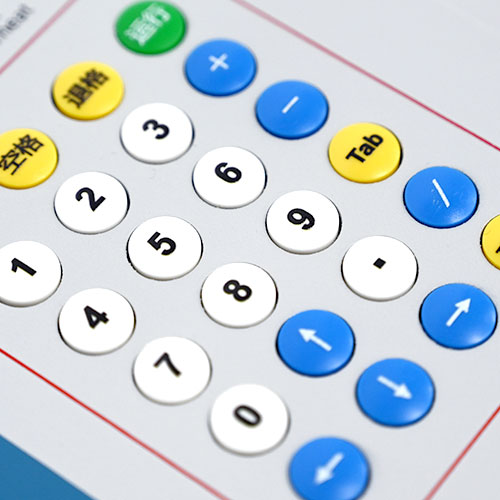

• 內置Windows操作系統，支持觸屏操作與外接電腦控制，界面直觀易用。

• 提供20+測試模塊，涵蓋交流試驗、狀態序列、諧波疊加、頻率高低周、差動保護等，支持自動掃描定值、故障回放、矢量圖顯示及報告生成。

• 智能短路計算功能可自動生成故障參數，零序補償系數靈活設置，適配不同接地保護需求。

• 高級測試功能

• 狀態序列測試：模擬多重故障（如重合閘及后加速、備自投邏輯），最多支持9個狀態切換，觸發條件可設為時間、開入量或GPS同步。

• 諧波制動測試：支持2~20次諧波疊加，可自定義幅值、相位，適用于差動保護的諧波制動特性校驗。

• 同期與功率方向測試：精準模擬檢同期、檢無壓條件，自動捕捉動作邊界與最大靈敏角，支持突變量啟動測試。

• 兼容性與擴展性

• 提供10路開入量和8路開出量，兼容空接點、電位接點輸入，支持開關動作時間測量及邏輯控制。

• 配備USB、LAN通信接口，支持多設備聯調與遠程控制，滿足復雜系統測試需求。

• 便攜與耐用設計

• 體積小巧（375×350×180mm3），單體重量僅17kg，適合現場流動測試。

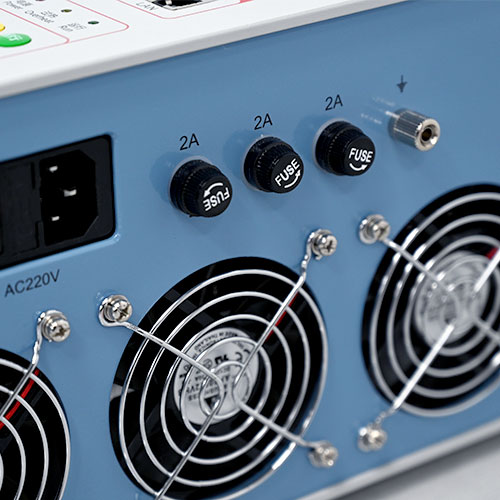

• 工業級散熱結構，適應長時間高負荷運行，防護等級高，可靠性強。
